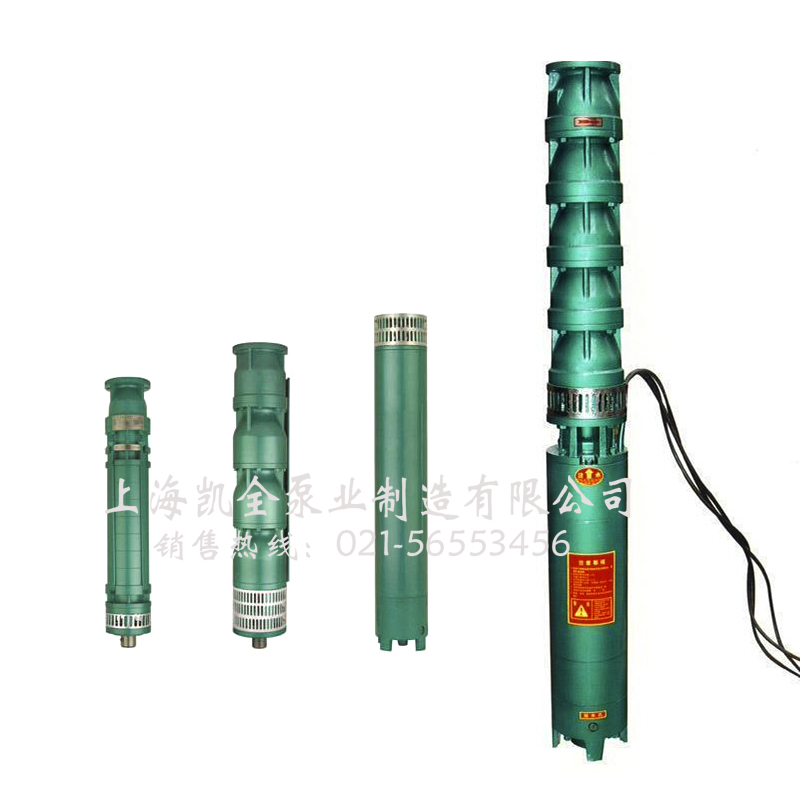

QJ深井潛水電泵

產*分類： KQQJ深井潛水電泵
口徑：40-130mm
流量：5-200m3/h
揚程：15-380m

點擊這里：查看性能參數

QJ深井潛水泵（性能參數）.doc

 QJ深井潛水電泵概述：

     QJ型井用潛水泵是電機與水泵直聯一體潛入水中工作的提水機具，它適用于從深井提取地下水、也可用于河流、水庫、水渠等提水工程；主要用于農田灌溉及高原山區的人畜用水，亦可供城市、工廠、鐵路、礦山、工地供排水使用。

QJ型井用潛水電泵特點是：

     1、電機、水泵一體，潛入水中運行，安穩可靠。

     2、對井管、揚水管無特殊要求（即：鋼管井、灰管井、土井等均可使用；在壓力許可下，鋼管、膠管、塑料管等均可作揚水管使用）。

      3、安裝、使用、維護方便簡單，占地面積小，不需建造泵房。

      4、結構簡單，節省原材料。

     潛水電泵使用的條件是否合適，管理得當與使用壽命有直接的關系。

QJ深井泵使用條件：

1．電源要求：

     (1)額定頻率為50赫茲，電機端額定電壓應保證為380+5％伏的三相交流電源(若用戶電壓為660伏時需特殊定貨)。

    (2)變壓器負載功率不應超過其容量的75％。

    (3)變壓器距井較遠時，應考慮輸電線線壓降，對功率大于45KW的電機，要求變壓器到井口距離不超過20米，大于20米時，要求輸電線規格比配電纜規格大兩個等級，并考慮線壓降。

2．水質要求：

(1)一般無腐蝕性清水。

    (2)水中含砂量不大于0.01％(質量比)。

    (3)酸堿度PH值在6．5-8．5范圍內。

    (4)水中氯離子含量不大于400毫克／升。

    (5)硫化氫含量不大于1．5毫克／升。

    (6)水溫不高于20℃。

 3．井筒要求：

    正直、光滑、不得有凸起或井管錯位現象，井內徑不小于相應的機座號。

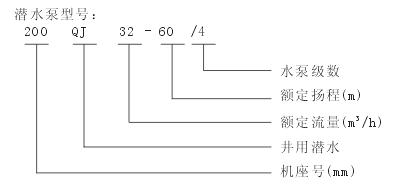

 QJ深井潛水電泵型號含義：

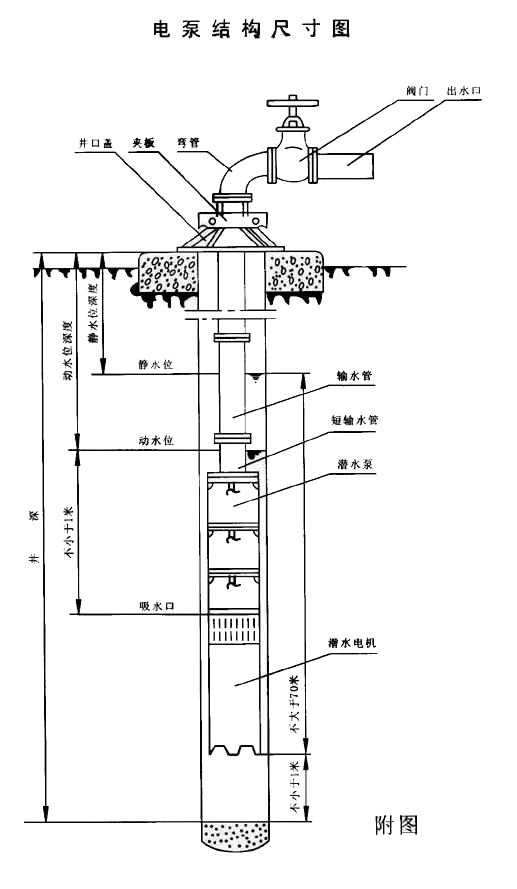

QJ深井潛水電泵結構說明：

1.QJ型潛水電泵機組由：水泵、潛水電機（包括電纜）、輸水管和控制開關四大部分組成。潛水泵為單吸多級立式離心泵：潛水電機為密閉充水濕式、立式三相鼠籠異歩電動機，電機與水泵通過爪式或中.鍵筒式聯軸器直接；配備有不同規格的三芯電纜：起動設備為不同容量等級的空氣開關和自耦減壓起動器、輸水管為不同直徑的鋼管制成，采用法蘭聯接，高揚程電泵釆用閘閥控制。

2.潛水泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上：導流殼采用嫘紋或螺栓聯成一體。

3.高揚程潛水泵上部裝有止回閥，避免停機水錘造成機組破壞。

4.潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。

5.潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由于溫度引起的壓力變化；電機繞組采用聚乙烯絕緣，尼龍護套耐水電磁線，電纜聯接方式按QJ型電纜接頭工藝， 把接頭絕緣脫去刮凈漆層，分別接好，焊接牢固，用生橡膠繞-層。再用防水粘膠帶纏2~3層，外面包上2?3層防水膠布或用水膠粘結包一層橡膠帶（自行車里胎〉以防滲水。

 6.電機密閉，采用嚴密止口螺牷，電纜出口加膠塾進行密封。

 7.電機上端有一個注水孔，有一個放氣孔，卜部打個放水孔。

 8.電機下部裝有上卜—止推軸承，止推軸承上有溝槽用干冷卻，和它對磨的是不銹鋼推力盤，承愛水泵的上廠軸向力。

QJ深井潛水電泵故障原因及排除方法：
