KQCQ系列磁力驅動泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維護方便。
查看kqcq型磁力泵性能參數
KQCQ系列磁力驅動泵（性能參數）.doc
KQCQ不銹鋼磁力泵產品概述：
KQCQ型磁力驅動泵（簡稱磁力泵）是將永磁聯軸器的工作原理應用于離心泵的新產品，設計合理、工藝先進、具有全密封、無泄漏、耐腐蝕的特點，其性能達到同類產品的先驅水平。
KQCQ型磁力驅動泵以靜密封取代動密封，使水泵的過流部件處于安穩密封狀態，解決了其他泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷，不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。
KQCQ系列磁力驅動泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維護方便?？蓮V泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、貴重液、毒液、揮發性液體、以及循環水設備配套、過濾機配套。特別是漏、易燃、易爆液體的抽送，選用此泵則更為理想。
KQCQ不銹鋼磁力泵產品用途 ：
化學試劑、助劑等行業中輸送水或物理化學性質類似于水的酸、堿、油類、貴重液體、毒液、揮發性液體以及循環水，過濾水設備配套產品，特別適用于易燃、易爆、易泄漏的液體抽送。
1、KQCQ系列磁力泵中的KQCQF型的泵體和過流部件采用進口的ABS工程塑料模壓成型，適用于酸、堿浸透性較強的介質?？膳溆梅辣姍C(jī)。
2、KQCQ系列磁力泵的泵體和過流部件采用不銹鋼ZG1cr18Ni9Ti材質制造，如用戶需要我公司可生產泵體及過流部件的材質為不銹鋼306（ZG0cr18Ni12M02Ti）或不銹鋼316L（ZG00cr17Ni14M02）的耐強腐蝕特種水泵。
KQCQ不銹鋼磁力泵工作條件 ：
1、泵入口壓力不超過0.2MPa，即泵和口壓力+泵揚程小于1.6MPa.
2、環境溫度小于40度，相對溫度小于95%。
3、被輸送的介質中固體顆粒積含量不超過單位體積的0.1%，粒度小于0.2mm。

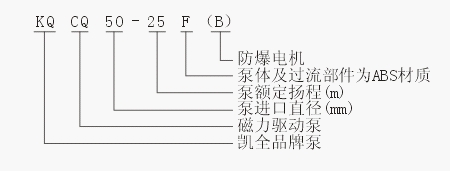

KQCQ不銹鋼磁力泵型號含義 ：

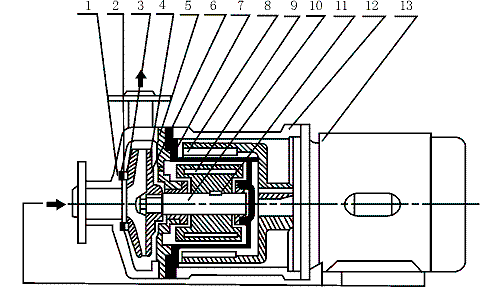

KQCQ不銹鋼磁力泵結構示意圖：
1 | 泵殼 | 2 | 靜環 | 3 | 動環 | 4 | 葉輪 |
5 | 密封圈 | 6 | 隔板 | 7 | 隔離套 | 8 | 外磁鋼總成 |
9 | 內磁鋼總成 | 10 | 泵軸 | 11 | 軸套 | 12 | 連接架 |
13 | 電機 | ||||||
KQCQ不銹鋼磁力泵磁力泵的安裝和使用：
一、磁力泵應水平安裝，不宜豎立，泵體接口法蘭不得承受管路重量，對于特殊要垂直安裝的場合，電機務必朝上。
二、當抽吸液面高于泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需要配備底閥。
三、泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異常聲響，各固緊件要緊固。
四、檢查電機旋轉方向是否與磁力泵轉向標記一致。
五、電機啟動后，緩慢打開排出閥，待泵進入正常工作后，再將排出閥調到所需開度。
六、泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。
磁力泵的故障形式與排除方法：
一、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以嚴禁空運轉，同時避免在工作中途停電后再啟動時所造成的空載運轉。
二、被輸送介質中，或含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
三、泵在使用中環境溫度應小于40度，電機溫升不超過75度。
四、被輸送的介質及其溫度應在泵材允許范圍內（詳見附表）。工程塑料泵的使用溫度<60度，金屬泵的使用溫度<100度，被輸送介質比重小于等于1.3；介質比重超過1.3時，將影響技術性能。
五、對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。
六、磁力泵運行500小時后，應拆檢軸承和端面動環的磨損情況，若軸承和軸套的間隙大于0.5~1mm，葉輪軸向竄動1.5~2mm，應更換軸向動環。
KQCQ不銹鋼磁力泵故障原因及排除方法：
故障形式 | 磁力泵產生原因 | 排除方法 |
泵不 | 1.水泵反轉 | 改變電機接線 |
2.逬水管道漏氣 | 排除漏氣 | |
3.泵腔蓄水太少 | 增加蓄水量 | |
4.電壓太高，啟動時聯軸器打滑 | 調正電壓 | |
5.吸程太高 | 降低泵安裝位置 | |
6.沒有灌水或泵內灌水不足 | 放凈空氣、灌滿水 | |
7.葉輪受阻不轉 | 清洗葉輪、泵殼、隔離套 | |
流量 | 1.吸入管徑太小 | 調換進水管 |
2.葉輪流道阻塞 | 清洗葉輪 | |
3.揚程過高 | 開大出水閥 | |
4.轉速太低 | 恢夏額定轉速 | |
5.葉輪磨損或腐蝕嚴重 | 更換葉輪 | |
6.安裝總揚程太高或吸水揚程超過規定 | 降低揚程、降低泵的安裝位置 | |
7. 吸入管路有空氣漏進 | 排除漏氣 | |
8.密封環嚴重磨損 | 更換葉輪 | |
揚程 | 1.流量過大 | 關小出水閥 |
2.轉速太低 | 恢復額定轉速 | |
矂音 | 1.軸嚴重磨損 | 更換泵軸 |
2.軸套嚴重磨損 | 更換軸套 | |
3.驅動磁鋼杯與隔離套接觸 | 拆除泵頭重新組裝 | |
4.轉動部分和固定部分摩擦 | 檢修、更換配件 | |
5.吸水揚程超過規定或者底閥阻塞 | 降低水泵位置或清理堵塞物 | |
6.泵沒有固定好 | 重新固定好 | |
漏 液 | 1.O密封圏損壞 | 更換0型密封圏 |
2.螺釘松動 | 擰緊螺釘 | |
3.泵殼或隔離套破裂或腐蝕穿孔 | 更換泵殼或隔離套 |
